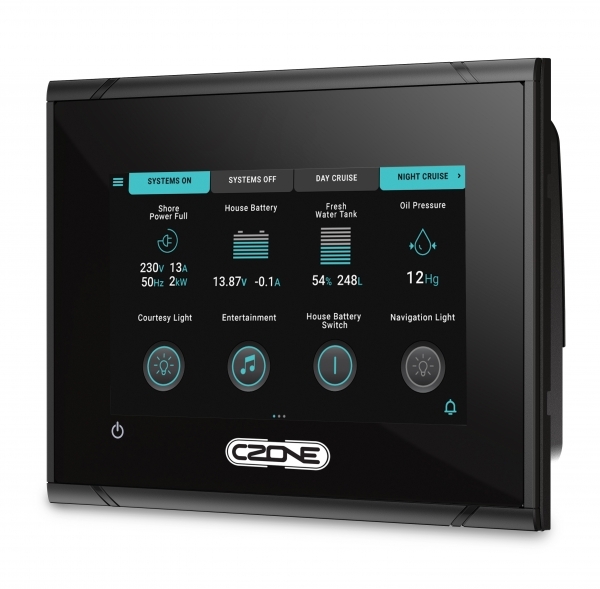

CZone Touch 5 Kit
Das CZone Touch 5 Kit ist ein kompaktes 5-Zoll-Touchscreen-Bedienpanel für digitale Schaltanlagen an Bord. Es ermöglicht die intuitive Steuerung von Beleuchtung, Pumpen und Verbrauchern über eine individuell konfigurierbare grafische Oberfläche.
Auf einen Blick
- Produktart: 5-Zoll Marine Touchscreen Kit
Komplettset aus Display, Blende und Anschlusskabeln für die direkte Integration in CZone Digital-Switching-Systeme.
- Display & Bedienung: Kapazitiver Touch, 800×480 Pixel
Helle, kontrastreiche Anzeige mit guter Ablesbarkeit bei Sonnenlicht; bedienbar mit nassen Fingern oder dünnen Handschuhen.
- Einbau & Robustheit: Frontseitig IPX6/IPX7, flache Bauform
Wasserdichte Front für offene Steuerstände (Flybridge); geringer Einbautiefe-Bedarf erleichtert Nachrüstung in bestehende Konsolen.
- Systemanbindung: NMEA 2000 & CZone Bus
Kommuniziert über Standard-NMEA-2000-Backbone und proprietären CZone-Bus; erfordert ein CZone Output Interface (Master) im System.
Kurz-Check: Auf den Punkt
Vorteile
- Intuitive Touch-Bedienung statt mechanischer Schalterbatterien
- Hohe Marine-Qualität: UV-beständig, vibrationsfest, wasserdichte Front
- Vorkonfiguriertes Kit verkürzt Installations- und Inbetriebnahmezeit
- Freie Gestaltung von Schaltseiten, Icons und Logik per PC-Software
Nachteile / Zu beachten
- Funktioniert nur in Verbindung mit CZone Output Interfaces (Master-Modul)
- Kleinerer Bildschirm als Tablet-Lösungen; weniger Übersicht bei vielen Verbrauchern
- Höhere Anschaffungskosten im Vergleich zu konventionellen Schalterpanels
Technische Daten & Highlights
| Displaygröße | 5 Zoll (12,7 cm) Diagonale |
| Auflösung | 800 x 480 Pixel (WVGA) |
| Touch-Technologie | Projektiv-kapazitiv (PCAP) |
| Schutzart (Front) | IPX6 / IPX7 (strahlwassergeschützt, zeitweiliges Untertauchen) |
| Spannungsversorgung | 9–16 V DC / 18–32 V DC (über CZone Bus) |
| Schnittstellen | 1x NMEA 2000 (Micro-C), 1x CZone Network |
| Einbauausschnitt (B x H) | ca. 115 x 88 mm (Standard 5″-Format) |
| Betriebstemperatur | -20 °C bis +55 °C |
Wann lohnt sich das?
Ideal für:
Bootsbesitzer mit bestehender CZone-Anlage, die eine fest verbaute, wetterfeste Bedieneinheit am Steuerstand oder in der Pantry suchen. Das Kit ersetzt unübersichtliche Schalterreihen durch eine zentrale, selbsterklärende Touch-Oberfläche – perfekt für Einhandbetrieb und Crew-Wechsel.
Alternativen erwägen wenn:
Bereits ein großes Multifunction Display (z. B. Simrad, B&G, Lowrance) im Netzwerk ist, über das CZone-Seiten direkt angezeigt und bedient werden können. Ein separates 5″-Display bietet dann wenig Mehrwert. Auch bei sehr begrenztem Budget sind klassische CZone-Schaltermodule (Keypad) günstiger.
Häufig gestellte Fragen (FAQ)
Benötige ich zwingend ein CZone Master Modul (Output Interface)?
Ja. Das Touch 5 ist reine Bedieneinheit (Human Machine Interface). Die Schaltlogik, Lastausgänge und Sicherungen liegen auf den CZone Output Interfaces (z. B. OI-16, OI-8), die separat im System verbaut sein müssen.
Kann ich das Display auf der Flybridge (offen) montieren?
Ja. Die Frontseite ist nach IPX6/IPX7 zertifiziert und für den Außenbereich (Flybridge, offenes Cockpit) freigegeben. Die Rückseite sollte jedoch vor stehendem Wasser und direkter Bewitterung geschützt eingebaut werden.
Lässt sich die Benutzeroberfläche individuell anpassen?
Volle Anpassung per CZone Configuration Software (Windows). Sie können Seitenlayouts erstellen, eigene Icons/Grafiken hochladen, Schaltlogiken (Timer, Verriegelungen, Szenen) definieren und die Sprache wählen. Updates spielen Sie per Micro-SD-Karte oder USB-Adapter ein.
Ist das Kit mit NMEA 2000 Geräten anderer Hersteller kompatibel?
Das Display selbst kommuniziert per NMEA 2000 für Datenaustausch (z. B. Tankfüllstände, Batteriestatus von Fremdgeräten anzeigen). Die Schaltsteuerung läuft jedoch über den proprietären CZone-Bus zwischen Display und Output Interfaces.
Fazit & Empfehlung der Redaktion
Das CZone Touch 5 Kit ist die hochwertigste Möglichkeit, ein bestehendes CZone-System um eine feste, marine-taugliche Touch-Bedieneinheit zu erweitern. Verarbeitung, Ablesbarkeit und Software-Freiheit überzeugen – der Preis ist für Einzeldisplays hoch, aber durch die nahtlose Integration und Robustheit gerechtfertigt. Ideal für Eigner, die Wert auf ein aufgeräumtes Helm-Design und zuverlässige Bedienung bei jedem Wetter legen.
