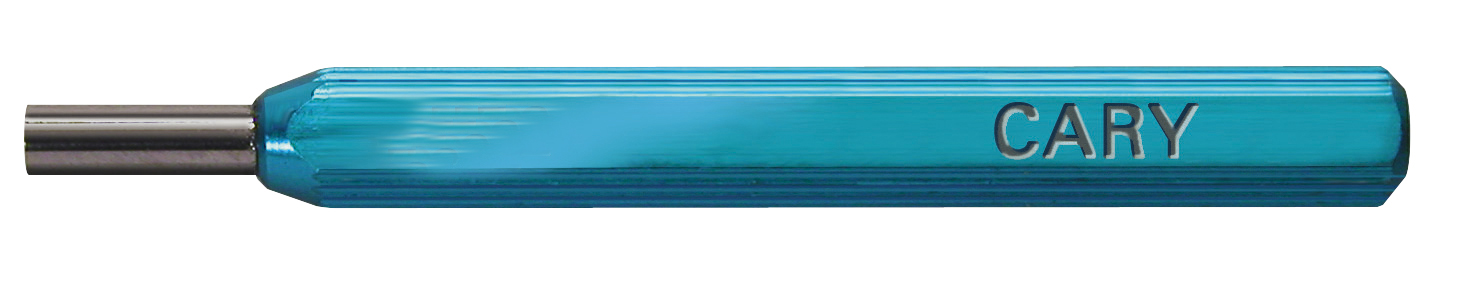

Lehrdorn zylindrisch TXH 1,19 mm
Präzisions-Lehrdorn im Toleranzfeld TXH für die schnelle Innenmaßprüfung von Bohrungen mit 1,19 mm Nennmaß. Geeignet für Fertigungsmesstechnik, Qualitätskontrolle und Werkzeugbau.
Auf einen Blick
- Produktart: Zylindrischer Lehrdorn (Grenzlehrdorn)
Dient als festes Normalmaß zur GO/NO-GO-Prüfung von Bohrungsdurchmessern ohne Messwertanzeige – sofortige Gut-/Ausschuss-Entscheidung.
- Nennmaß & Toleranz: 1,19 mm, Klasse TXH
TXH kennzeichnet ein enges Toleranzfeld für hochpräzise Passungen; der Dorn deckt die obere Grenzabmaße ab (GO-Seite).
- Material & Härte: gehärteter Lehrenstahl, 60–62 HRC
Hohe Verschleißfestigkeit und dimensionsstabile Geometrie auch bei häufigem Prüfbetrieb in der Serienfertigung.
- Einsatzbereich: Feinmechanik, Uhrenbau, Medizintechnik, Mikrobearbeitung
Kleinmaß-Dorn für Mikrobohrungen, Düsen, Lagerbohrungen und Präzisionspassungen im Sub-Millimeter-Bereich.
Kurz-Check: Auf den Punkt
Vorteile
- Sofortige Gut-/Ausschuss-Prüfung ohne Ablesen von Messwerten
- Extrem hohe Maßhaltigkeit durch gehärteten Lehrenstahl (60–62 HRC)
- Kompakte Bauform für enge Bauräume und Mikrobauteile
- Normgerechte Fertigung nach DIN 2245 / ISO 1938 für rückführbare Prüfergebnisse
Nachteile / Zu beachten
- Nur einseitige Prüfung (GO-Seite); separater Ausschussdorn für NO-GO nötig
- Empfindlich gegen Stöße und Korrosion – trockene, saubere Lagerung erforderlich
Technische Daten & Highlights
| Nennmaß | 1,19 mm |
| Toleranzklasse / Ausführung | TXH (GO-Seite) |
| Material | Lehrenstahl, durchgehärtet |
| Härte | 60–62 HRC |
| Oberflächenrauheit | Ra ≤ 0,05 µm (feingeschliffen/geläppt) |
| Länge (Gesamt / Messlänge) | ca. 45 mm / ca. 15 mm |
| Kennzeichnung | Lasergravur: Maß, Toleranz, Hersteller |
| Lieferumfang | Lehrdorn einzeln, ohne Kalibrierschein (optional bestellbar) |
Wann lohnt sich das?
Ideal für:
Serienfertigung von Mikrobauteilen (Düsen, Ventile, Lagerbohrungen), wo jede Bohrung sekundenschnell auf Maß geprüft werden muss. Der Dorn ersetzt zeitaufwändige Messmikroskope am Arbeitsplatz und liefert sofortige Gut-/Ausschuss-Entscheidung bei 100%-Prüfung.
Alternativen erwägen wenn:
Ein akkreditiertes Kalibrierzertifikat (DAkkS) zwingend vorgeschrieben ist oder die Prüfung auch die untere Grenzgröße (NO-GO) in einem Arbeitsgang erfordert. Dann sind ein Kalibrierschein und ein passender Ausschussdorn (TXG) zusätzlich nötig.
Häufig gestellte Fragen (FAQ)
Was bedeutet die Toleranzbezeichnung TXH genau?
TXH ist eine Herstellerbezeichnung für ein enges Toleranzfeld im oberen Grenzmaßbereich (GO-Seite) nach Werksnorm, angelehnt an DIN ISO 286. Der Dorn prüft, ob die Bohrung das obere Grenzmaß nicht überschreitet (Gut-Seite). Für die untere Grenze (NO-GO) wird ein separater Dorn der Klasse TXG benötigt.
Kann der Dorn nachgeschliffen oder justiert werden?
Nein. Präzisions-Lehrdorne sind feststehende Normalmaße. Nach Verschleiß oder Beschädigung müssen sie ersetzt werden, da ein Nachschleifen die Maßhaltigkeit und Rückführbarkeit verlieren lässt. Regelmäßige Kalibrierung prüft die Abweichung vom Nennmaß.
Fazit & Empfehlung der Redaktion
Der zylindrische Lehrdorn TXH 1,19 mm ist ein spezialisiertes, hochpräzises Prüfmittel für die Mikrofertigung. Seine Stärke liegt in der extrem schnellen, fehlerfreien GO-Prüfung direkt an der Maschine. Für vollständige GO/NO-GO-Prüfung ist der passende TXG-Ausschussdorn zwingend erforderlich. Klare Empfehlung für Serienfertigung mit 100%-Prüfpflicht im Sub-Millimeter-Bereich.
